黑金剛電容使用要注意的幾點

作者：NCC電容    發布時間：2020-07-15 14:38:38  訪問量：6258  來源：NIPPON?CHEMI-CON

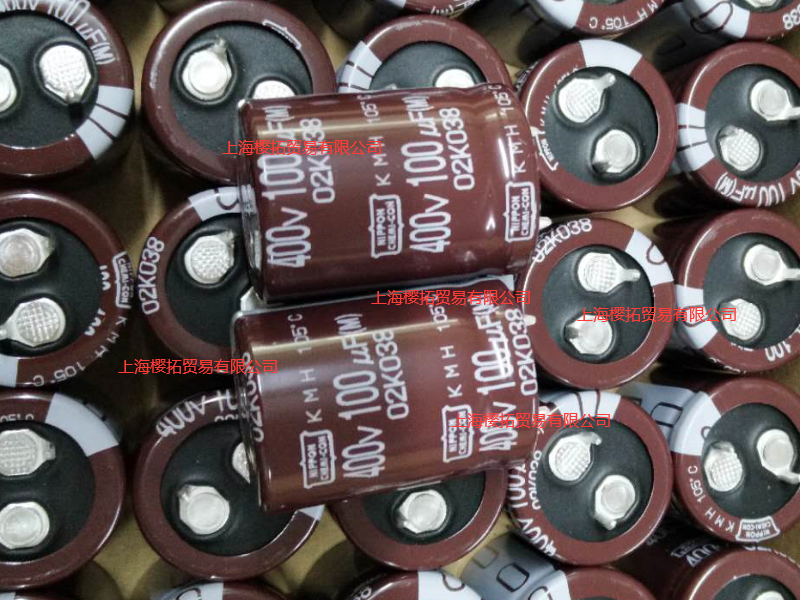

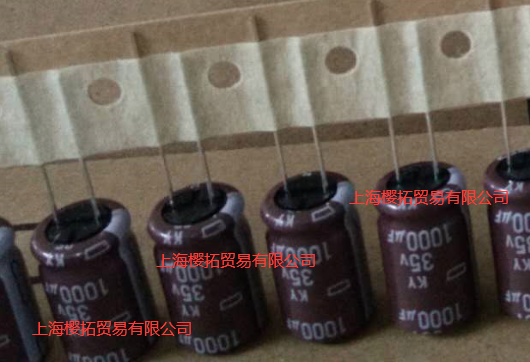

　黑金剛電容使用須知

　　1. 注意直流電解電容的正負極。

　　如果正負極接反,將產生異常電流,導致電路短路,甚至損壞器件本身.如果不確定正負極性,就要使用直流雙極電解電容.直流電容不能使用在交流電路中.

　　2. 在額定電壓范圍內使用

　　如果電容兩端電壓超過其額定電壓,急劇增加的漏電流將導致電容特性的惡化或器件的損毀.

　　3. 在需要快速充放電的電路中不要使用電解電容

　　如果在需要快速充放電的場合使用電解電容, 則電容發熱將導致電容特性惡化甚至損壞.

　　4. 在額定紋波電流下使用

　　如果紋波電流超過其額定紋波電流, 電容壽命將縮短,在極端情況下,其內部發熱會將其燒毀. 在這種電路中, 要使用高紋波類型的電解電容.

　　5. 電容特性隨著操作溫度的改變變

　　電解電容的特性將會隨著溫度的改變而改變. 這種改變是暫時的,而且在初始溫度下,仍然保持其初始特性(如果在長時間的高溫下,其特性還沒有惡化的話).如果使用溫度超出其規定的溫度范圍, 增加的漏電流將損壞電容器件.設計中,要注意諸多因素對電容溫度的影響,比如說周邊溫度的影響, 設備的內部溫度的影響, 電路單元中其他發熱器件的熱輻射影響, 還有電容本身由于紋波電流而引起的發熱產生的影響.

　　6. 電容特性隨著頻率的變化

　　當工作頻率改變是,電解電容的特性會隨之改變。通常,電解電容的值是20℃,120Hz下的值.該值隨著頻率的增加而增加。同樣, 正切損耗角(tan δ)也是20℃,120Hz下的值, 隨著頻率的增加而增加。特性阻抗通常是20℃,100Hz下的值.它將隨著頻率的降低而增加。

　　7. 鋁電解電容的壽命

　　當鋁電解電容的特性惡化到致其失效時,它的壽命也就終止了.溫度和紋波電壓是影響其壽命的兩個重要因素.參見東佳索引.

　　8. 存儲過程中鋁電解電容特性的改變。

　　在經過長時間的存儲之后,無論是否裝配在設備中,鋁電解電容的的漏電流都會增加.當周圍溫度較高時,這種趨勢更為顯著.如果電容在常溫下存儲時間超過兩年(高溫下時間更短),漏電流有所增加,推薦加電壓存儲.考慮到初始增流的影響,推薦在設備中采用額外的保護電路.

　　9. 電容器和陰極引出端間的絕緣

　　電容器和陰極引出端是通過電解液連接在一起的,電解液的阻值又是不確定的.所以,如果需要完全絕緣,須要在裝配時加上一個絕緣器.

　　10. PCB板立式電容的非接線端(附加的引出端)

　　由于NC端沒有絕緣,它應被裝配在與電路其他器件電氣隔離的地方.
