淺談Nippon Chemi-Con之鋁電解電容(濕式)？

作者：NCC黑金剛    發布時間：2021-04-12 09:09:18  訪問量：15911  來源：NIPPON CHEMI-CON

　　鋁電解電容(濕式)

　　Nippon Chemi-Con鋁電解電容(濕式)無論是插件還是貼片封裝，高度都比較高，而且ESR都較高，不適合于放置于IC附近做電源去耦，通常都是用于電源電路的輸入和輸出電容。

　　1、容值

　　從規格書中獲取電容值容差，通常鋁電解電容的容差都是±20%。計算最大容值和最小容值時，各項參數要滿足設計要求。

　　2、額定電壓

　　鋁電解電容通常只適用于直流場合，設計工作電壓至少要低于額定電壓的80%。對于有浪涌防護的電路，其額定浪涌電壓要高于防護器件(通常是TVS)的殘壓。

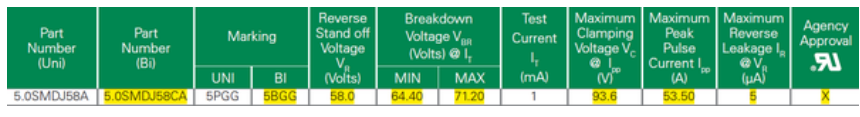

　　例如，對于一些POE供電的設備，根據802.3at標準，工作電壓最高可達57V，那么選擇的TVS鉗位電壓有90多V，那么至少選擇額定電壓100V的鋁電解電容。此時，也只有鋁電解電容能同時滿足大容量的要求。

　　3、耗散因數

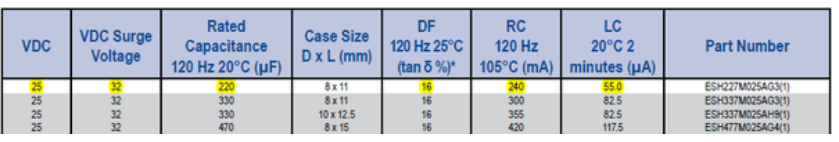

　　設計DCDC電路時，輸出電容的ESR影響輸出電壓紋波，因此需要知道鋁電解電容的ESR，但大多數鋁電解電容的規格書只給出了耗散因數tanδ。可以根據以下公式來計算ESR：

　　ESR = tanδ/(2πfC)

　　例如，120Hz時，tanδ為16%，而C為220uF，則ESR約為965mΩ?？梢婁X電解電容的ESR非常大，這會導致輸出電壓紋波很大。因此，使用鋁電解電容時，需要配合使用片狀陶瓷電容，靠近DCDC芯片放置。

　　隨著開關頻率和溫度的升高，ESR會下降。

　　4、額定紋波電流

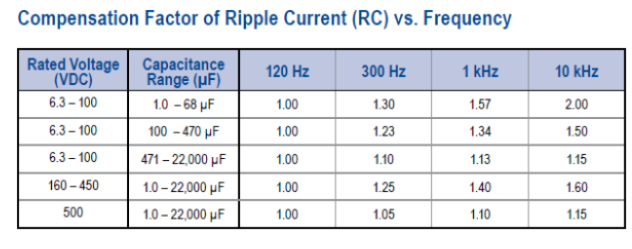

　　電容的紋波電流，要滿足DCDC設計的輸入和輸出電容的RMS電流的需求。鋁電解電容的額定紋波電流需要根據開關頻率來修正。

　　5、壽命

　　鋁電解電容的壽命比較短，選型需要注意。而壽命是和工作溫度直接相關的，規格書通常給出產品最高溫度時的壽命，例如105℃時，壽命為2000小時。

　　根據經驗規律，工作溫度每下降10℃，壽命乘以2.如果產品的設計使用壽命為3年，也就是26280小時。則10*log2(26280/2000)=37.3℃，那么設計工作溫度不能超過65℃。、

　   聚合物鋁電解電容

　　像Intel的CPU這樣的大功耗器件，一顆芯片80多瓦的功耗，核電流幾十到上百安，同時主頻很高，高頻成分多。這時對去耦電容的要求就很高：

　　· 電容值要大，滿足大電流要求;

　　· 額定RMS電流要大，滿足大電流要求;

　　· ESR要小，滿足高頻去耦要求;

　　· 容值穩定性要好;

　　· 表面帖裝，高度不能太高，因為通常放置在CPU背面的BOTTOM層，以達到最好的去耦效果。

　　這時，選擇聚合物鋁電解電容最為合適。

　　此外，對于音頻電路，通常需要用到耦合、去耦電容，由于音頻的頻率很低，所以需要用大電容，此時聚合物鋁電解電容也很合適。
